【導讀】動力電池是新能源汽車的核心部件之一，它的安全性和穩定性對于電動汽車的動力性能至關重要。CAN-bus通訊則在其中扮演著重要角色。那么，如何高效的完成動力電池的充放電測試呢？
摘要
動力電池是新能源汽車的核心部件之一，它的安全性和穩定性對于電動汽車的動力性能至關重要。CAN-bus通訊則在其中扮演著重要角色。那么，如何高效的完成動力電池的充放電測試呢？
為響應國家“碳中和”與“碳達峰”的目標，新能源電動車必將是大勢所趨，各大車企如火如荼的展開了角逐，造成現在“百家爭鳴”的景象。前不久，某科技企業在發布會上啟動了造車計劃。誰能想到，一家科技公司，轟動了整個汽車行業。
互聯網科技公司造車的背后，其實就是新能源電動汽車蓬勃發展的表現。動力電池領域已成各大電池制造廠商必爭之地。如此，動力電池的穩定以及安全，便成為了評判電動汽車安全性及動力性能的重要標準之一。

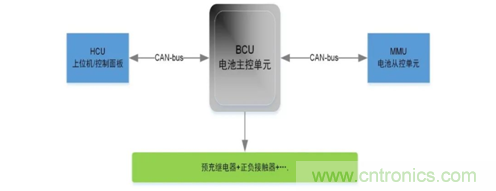

CAN-bus通訊在汽車電子中一直是霸主地位，所以，毫無例外地在動力電池組的測試中充當著重要的通訊角色，如圖所示，動力電池系統內部雖不復雜，但也是依靠CAN-bus總線來通信的。

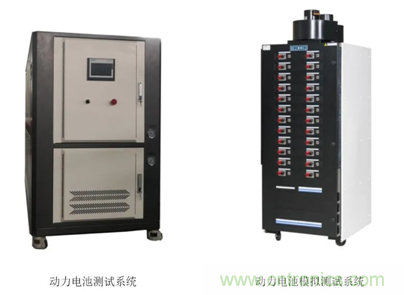

動力電池的測試包括：充電電測試、工況曲線測試、通信測試、安規測試等，這些測試也都是使用CAN-bus總線來進行監控的。
（圖片來源于網絡，侵權刪）
一、動力電池充放電測試方案
電池測試需要實時監控CAN總線數據，目前電池企業使用的方案大多采用工控機PCIe/PCI/miniPCIe等接口外擴CAN口或者通過以太網的方式監控整個測試情況。為了能夠快速高效的動力電池，單靠一路CAN測試是太浪費時間。另外，隨著汽車電子開始面向CANFD升級以及電池?cái)?shù)據量的增大，如何在有限的資源下高效的完成多路動力電池組的CAN/CANFD測試也成為了各大電池企業的難點。致遠電子對此痛點提出了有效的解決方案。
1、多PCIe工控機測試方案

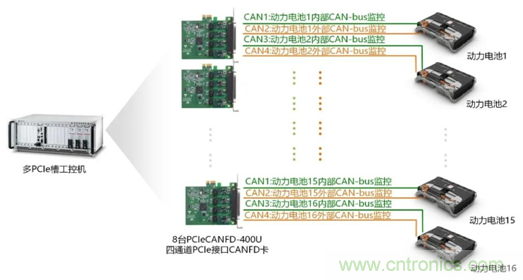

若電池測試項目現場使用多PCIe槽的工控機，ZLG致遠電子提供多通道PCIe接口的PCIeCANFD-400U卡搭載工控機來進行監控的方案，外擴4路相互獨立的CAN/CANFD通道，實時監控動力電池內外CAN/CANFD總線的情況。
2、以太網監控測試方案

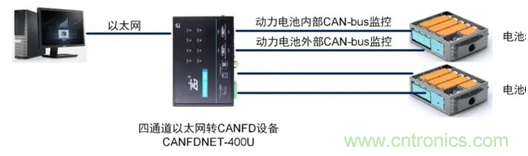

若測試現場采用以太網來實現整個測試情況的監控，ZLG致遠電子推出多通道CAN/CANFD轉以太網設備CANFDNET-400U通用方案，通過以太網實現“一拖四”CAN/CANFD相互獨立的通道，甚至ZLG還提供多大8通道的CANET-8E-U，實現8路CAN通道電池?cái)?shù)據的監控。
3、不同波特率兼容測試方案

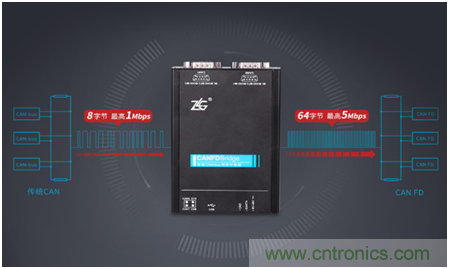

在動力電池組測試中，如果出現不同CAN/CANFD的波特率的電池包，該如何做到同步測試呢？ZLG致遠電子推出CANFDBridge網橋，能夠?qū)⒉煌ㄌ芈实腃AN/CANFD節點接入到同一波特率CAN網絡，比如滿負荷情況下64節點，每8組被測CAN節點為同一波特率，則共需要8個CANFD網橋進行中繼接入統一的CANFD網絡。方便后面對動力電池的統一進行測試。
4、動力電池測試診斷方案
CAN/CANFD總線讓人頭疼的就是錯誤幀的產生，以及故障的診斷排查，而其中最大的難點就是偶發性故障。動力電池測試過程中也難免會出現各種故障問題，如何快速的復現并完成故障節點的診斷呢？

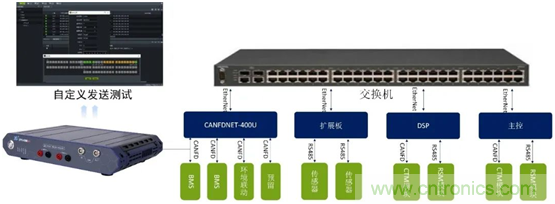

ZLG致遠電子推出ZPS-CANFD分析儀和CANFDDTU記錄儀兩款產品。ZPS-CANFD可快速接入電池充放電等測試場景，排查定位通訊故障，并能夠進行自定義的發送和接收干擾。CANFDDTU記錄儀可以完整的記錄測試過程中所有的CANFD報文，甚至可以實現遠程監控動力電池測試情況，幫助工程師快速復現故障狀態，加快故障原因的分析。
5、動力電池云端監控

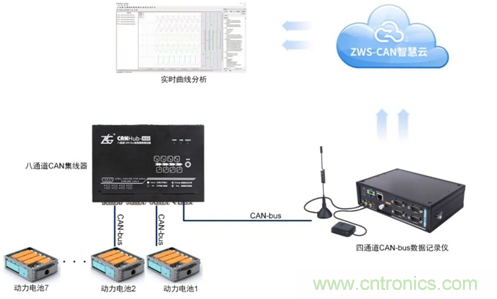

動力電池測試過程中，每個電池組的BMS都是相同配置（CAN協議報文完全相同），因此進行組合時需要進行區分管理。行業用戶可使用CANHub-AS8集線器進行組網區分。基于無人值守需求，ZLG致遠電子推出可遠程實時監控設備CANDTU-400EWGR，通過ZWS-CAN智慧云平臺對整個動力電池系統進行實時管理。
6、移動端監控動力電池測試情況

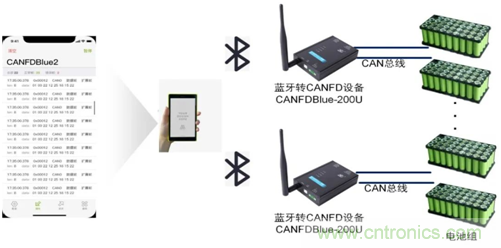

為方便動力電池行業用戶更好的進行移動端數據監控，ZLG致遠電子提供藍牙轉CANFD設備及移動端APP，助力用戶手機端實時查看電池包數據，進行更高效的測試監控。用戶通過CAN轉藍牙的設備連接手機端，打開CANFDBlue的APP進行配置，即可實現多個從設備的無線數據采集。
