【導讀】在低頻下工作的普通電路與針對RF頻率設計的電路之間的關鍵區別在于它們的電氣尺寸。RF設計可采用多種波長的尺寸，導致電壓和電流的大小和相位隨元件的物理尺寸而變化。這為RF電路的設計和分析提供了一些基礎的核心原理特性。
在低頻下工作的普通電路與針對RF頻率設計的電路之間的關鍵區別在于它們的電氣尺寸。RF設計可采用多種波長的尺寸，導致電壓和電流的大小和相位隨元件的物理尺寸而變化。這為RF電路的設計和分析提供了一些基礎的核心原理特性。

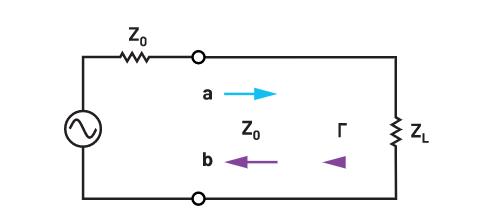

圖1.以單端口負載端接匹配信號源的傳輸線路。
這些波量是入射到該負載并從該負載反射的電壓波的復振幅。我們現在可以使用這些量來定義電壓反射系數Γ，它描述了反射波的復振幅與入射波復振幅的比值：
反射系數也可以用傳輸線路Z0的特征阻抗和負載ZL的復雜輸入阻抗表示為：
RF工程一般采用Z0 = 50 Ω，這是信號衰減和功率處理容量之間的折衷選擇，可以通過同軸傳輸線路實現。但是，在有些應用中，例如，在需要遠距離傳輸RF信號的廣播系統中，Z0 = 75 Ω是更常見的選擇，以減少電纜損耗。
不管特征阻抗的值是多少，如果負載阻抗相同(ZL = Z0)，則表示該負載與傳輸線路匹配。需要注意的是，只有在信號源與傳輸線路匹配時這個條件才有效，如圖1所示，本文也做了這一假設。在這種情況下，不會產生任何反射波(Γ = 0)，負載從信號源接收到的功率最大，而在全反射(|Γ| = 1)的情況下，根本不會向負載輸送任何功率。
如果負載不匹配(ZL ≠ Z0)，則不會接收到全部入射功率。相應的功率"損耗"稱為回波損耗(RL)，它與反射系數的大小相關，可通過如下公式表示：
回波損耗是指負載上的入射功率與反射回來的功率之比。回波損耗始終是非負值，表示負載與朝向源極的負載上"顯示"的網絡阻抗之間的匹配程度。
如果負載不匹配，反射波的存在會導致駐波，從而導致電壓振幅不穩定，會隨線路位置而變化。用于量化線路阻抗不匹配的參數稱為駐波比(SWR)，定義如下：
由于我們通常用最大和最小電壓來解析SWR，因此該量也稱為電壓駐波比(VSWR)。SWR是一個實數，取值范圍從1到無窮，其中SWR = 1表示負載匹配。
RF電路具有許多與普通電路不同的基本特性。設計和分析微波電路需要使用擴展概念來解決實際相關的問題。本文介紹和探討了與RF系統的一個主要特性波反射相關的一些重要概念和術語。
ADI公司提供豐富的RF集成電路組合，擁有深厚的系統設計專業知識，能夠滿足廣泛的RF應用中的各種嚴苛要求。此外，ADI提供整個技術支持生態系統，包括設計工具、仿真模型、參考設計、快速原型制作平臺和技術論壇，幫助RF工程師簡化目標應用的開發過程。
