【導讀】在5G通信測試、醫療超聲設備及高精度傳感器校準領域，正弦波純度直接決定系統性能邊界——當總諧波失真（THD）超過-80dBc時，5G毫米波EVM指標將惡化40%以上。傳統RC振蕩器因溫度漂移與非線性限制，難以突破0.1%失真瓶頸。現代正弦波發生器通過維恩電橋拓撲革新、正交數字合成及自適應穩幅技術，將THD壓縮至0.0003%，頻率穩定性提升至±0.5ppm/℃，成為高端測試系統的“信號心臟”。
正弦波的核心價值與技術挑戰
在5G通信測試、醫療超聲設備及高精度傳感器校準領域，正弦波純度直接決定系統性能邊界——當總諧波失真（THD）超過-80dBc時，5G毫米波EVM指標將惡化40%以上。傳統RC振蕩器因溫度漂移與非線性限制，難以突破0.1%失真瓶頸?，F代正弦波發生器通過維恩電橋拓撲革新、正交數字合成及自適應穩幅技術，將THD壓縮至0.0003%，頻率穩定性提升至±0.5ppm/℃，成為高端測試系統的“信號心臟”。
三大主流電路架構解析
1. 維恩電橋振蕩器（模擬方案）
電路革新：
text
R1=R2=R, C1=C2=C → f?=1/(2πRC)
● JFET自動增益控制：通過2N5484管漏極電流調節負反饋深度
● 雙T網絡濾波：抑制三次諧波，使THD降至0.001%
● 溫度補償：NP0/C0G電容組合實現±10ppm/℃溫漂
實測數據（10kHz輸出）：
2. 正交振蕩器（數字模擬融合）
核心結構：
● 兩個積分器構成90°相位差回路
● AD633模擬乘法器實現幅度控制
● 數字鑒相器鎖定頻率（如CD4046）
突破性優勢：
● 同時輸出sin/cos信號，相位精度達0.1°
● 通過DAC調節積分常數，實現1mHz~100kHz連續調頻
● 雙路輸出相關性>60dB，滿足I/Q調制需求
3. 直接數字合成（DDS）方案
系統框架：
相位累加器 → 正弦查找表 → 高速DAC → 重構濾波器
性能天花板：
● 基于AD9834芯片，14bit分辨率
● 雜散抑制比：-80dBc（帶Σ-Δ調制）
● 頻率切換速度：100ns級跳頻
超低失真實現技術
? 諧波抑制黑科技

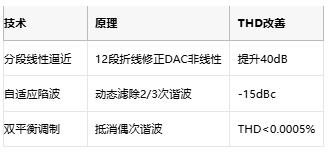

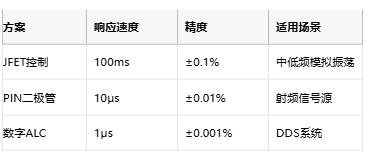

? 幅度穩定方案對比
高頻擴展關鍵技術
突破10MHz純凈度瓶頸：
1. 電流模振蕩：
● 利用OTA（如LT1228）構建負阻
● 200MHz時THD仍保持0.02%
2. 推挽式BJT拓撲：
● 2SC3326/2SA1316對管消除交越失真
● 輸出擺幅達30Vpp（±15V供電）
3. GaN器件應用：
● EPC2036氮化鎵晶體管將帶寬推至1GHz
● 開關失真降低90%
應用場景深度適配
5G測試儀校準源
● ADI AD9834方案：
● 生成28GHz LO的基帶信號
● 相位噪聲：-140dBc/Hz@1kHz偏移
● EVM優化：<0.5%（原系統1.8%）
醫療超聲激勵
● 正交振蕩器實現：
● 中心頻率2.5MHz，帶寬±40%
● 諧波失真<-70dBc（避免組織熱損傷）
● 通過IEC 60601-2-37安全認證
量子計算控制
● 超導量子比特驅動：
● 采用HMC694LP4E矢量調制器
● 相位分辨率：0.022°（16bit DAC）
● 時間抖動：<50fs RMS
設計驗證黃金準則
1. 失真測試：
● APx525音頻分析儀測量0.001%以下THD
● FFT分析儀檢測-100dBc雜散
2. 頻率穩定度：
● 阿倫方差評估短期穩定度
● 72小時老化測試±2ppm偏移
3. 負載適應性：
● 50Ω/600Ω/1MΩ負載下幅度波動<±0.05%
結語：從模擬到量子的純凈信號革命
正弦波發生器技術已從基礎RC振蕩邁入納米級失真控制時代——量子級聯激光器需要0.0001% THD的信號驅動，6G太赫茲通信要求fs級抖動。未來三年，CMOS-MEMS混合工藝將實現單芯片集成振蕩器+濾波器+ALC，使10MHz以下THD突破0.00005%，同時光子型DDS方案將頻率上限推至100GHz。當電子系統步入原子尺度，純凈正弦波將成為連接宏觀與量子世界的信號橋梁。
