【導讀】我們在做產品時，除了需要考慮完成的功能，同時需要考慮產品的RAMS要求，同樣地EMC分析也是一個好的產品必須具備的步驟。什么是RAMS分析？怎樣分析？我會在討論完EMC問題后，為大家慢慢講解。今天重點說一說EMC設計中的布局。
一個產品，沒有一個好的布局是不可相像的。比如，機箱的每個面都有引線，暫不說帶來的EMC問題，就是從美觀和可安裝性上來說，就不可能成為一個好的產品。先從結構上說起，我們布局時盡量把引線放在機箱對稱的兩側，最好的放在一側，這樣無論是外觀，還是可安裝性，都是上上之選。

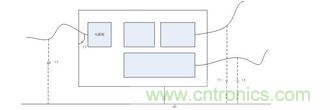

下圖是一種不好的布局圖，也是最常見的。
不管是機籠，還是一塊整板，只要你邏輯功能圖都如上圖一樣，那么你就要注意了，右邊的電纜到達一定長度時，不管你加不加C1，結果都是一樣的：產品不可能通過測試。
如果根據下圖修改，效果會好很多。
上圖最大的特點，就是一側布局。但這樣還是不夠，如果有大能量共模干擾耦合到電源線上，雖然能量不會通過板卡內部，但干擾會在電纜接口部分形成局部電壓差，很可能燒毀電纜接口芯片，所以需要在電纜與芯片之間的導線上串一個幾十歐的電阻，并在電阻與接口芯片之間的信號線與信號參考地上加TVS 管。
