【導讀】一般的LED驅動要兩個LED電流反饋，以提供精確持續的電流，有時候還要用光電耦合器把信號傳過絕緣體。對于低功率的LED燈泡來說，沒有足夠的空間來加這么多器件。這里介紹的LED驅動電路只用一個器件就可以實現以上功能可以保證過壓保護，保證燈泡的安全穩定性。
一般的LED驅動要兩個LED電流反饋，以提供精確持續的電流，有時候還要用光電耦合器把信號傳過絕緣體。對于低功率的LED燈泡來說，沒有足夠的空間來加這么多器件。

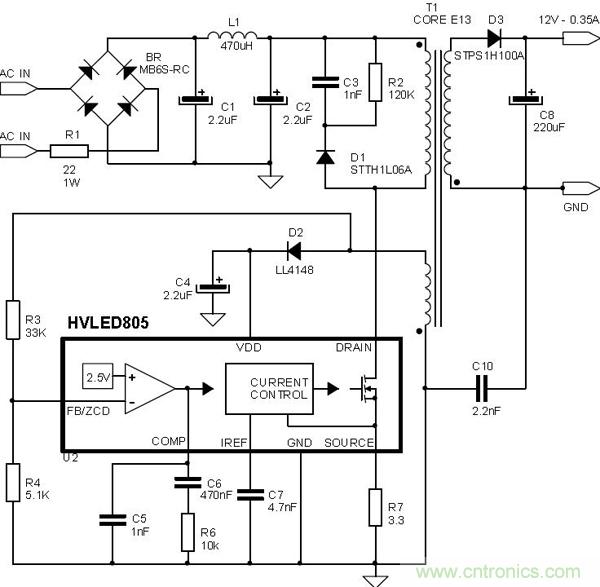

低功率、LED燈泡的驅動電路：
用STMicro的HVLED805，一個器件就能解決這些問題，保持穩定的輸出電流CC和輸出電壓CV，多余的不用。同時它還能過壓保護，保證燈泡的安全。
在本電路圖中，LED驅動的功率不到5W，精確度是+- 5%, 是目前用器件最少的驅動方案。
